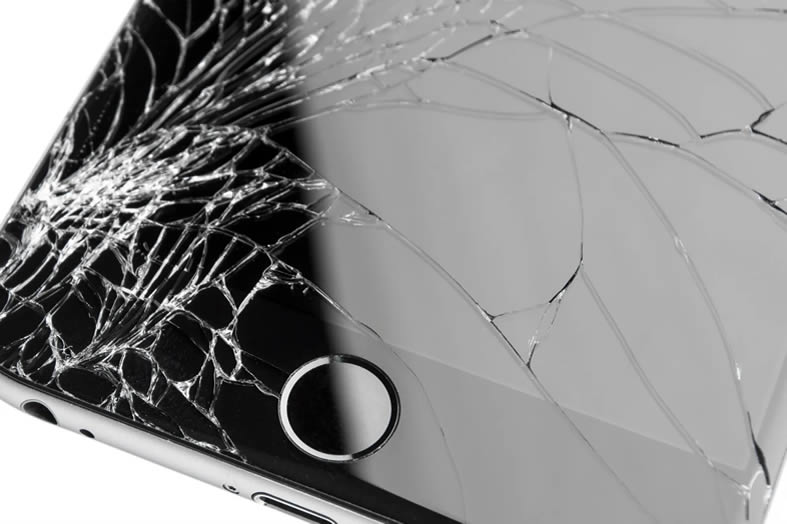

Ce guide de remplacement de la dalle Retina assemblée avec la vitre avant est destiné au utilisateur du Smartphone iPhone 7 qui ont cassé leurs écrans.
Tout d'abord il faut se munir de la pièce adéquate et des outils nécessaires à la réparation comme sur la vidéo de démonstration ci-dessous. Optez toujours pour des pièces de qualité. En effet avec des composants adaptés l'opération de remplacement et la maintenance seront beaucoup plus facile et rapide sans aucune difficulté. De plus le téléphone retrouvera ses fonctions d'origine comme à sa sortie de la boite !
Utilisez ce guide si votre nouvel écran est livré avec la caméra avant, l'ensemble du capteur et le blindage EMI d'affichage déjà installé. Si tel est le cas, retirez l'ancien dalle et n'oubliez pas de transférer le bouton home vers le nouvel ensemble déjà assemblé. Pour une réparation et une opération de remplacement réussies nous vous recommandons l'utilisation de pièces iPhone 7 d'origine ou de qualité supèriéure certifiées. Possibilité d'acheter sur Best Price Market, une boutique en ligne qui propose tout le nécessaire à prix raisonnable suivez le lien pour Plus de détails
Comment procéder ?
Si votre écran est seulement assemblé avec la vitre avant et ne comprend pas ces composants, vous devez les transférer sur votre nouvel face avant. Dans les deux cas, le bouton home d'origine doit être récupéré et monté sur le nouvel écran iPhone 7 pour que la fonction Touch ID puisse fonctionner. L'ouverture de l'iPhone 7 endommagera les joints étanches. Si vous ne remplacez pas les joints adhésifs, votre téléphone fonctionnera normalement, mais ne sera plus résistant à l'eau.
Merci à IFIXIT pour la vidéo
Les étapes de remplacement du bloc en détail
Avant de commencer, éteignez votre téléphone et retirez les deux vice sur la partie basse du mobile.
- Mettez le iOpener au centre du micro-ondes et chauffez le pendant trente secondes
- Retirez l'iOpener du micro-ondes, en le tenant par l'une des deux extrémités plates pour éviter de se bruler
- Posez l'iOpener chaud sur le bord inférieur du téléphone pour ramollir l'adhésif en maintenant l'écran en place.
- Patienter une minute, ce qui permet à l'adhésif de se réchauffer et se ramollir avant de passer à l'étape suivante. (Dans le cas ou vous ne disposez pas du iOpener. Utilisez un séchoir pour ramollir l'adhésif)
- Fixez une ventouse au centre de l'écran du iPhone 7
- Tirer la ventouse pour créer un petit espace entre l'écran et la partie arrière
- Insérez l'extrémité plate d'une spatule dans l'espace
- Faire glisser la spatule tout au long de l'écran
- Insérer le bord plat de la spatule dans le coin inférieur droit de l'appareil
- Faire glisser l'extrémité plate vers le haut du côté droit pour briser l'adhésif en maintenant l'écran en place.
- Tirer la ventouse pour soulever l'écran et ouvrir l'iPhone.
- Faites glisser un pic d'ouverture le long du bord supérieur de l'iPhone pour décomposer l'adhésif restant.
Retirez légèrement l'ensemble de l'écran du bord supérieur du téléphone pour dégager les clips qui le maintiennent sur le boîtier arrière.
Retirez les vis Y000 tri-point du support du connecteur inférieur :
Trois vis 1.2 mm
et une vis 2.4 mm
Retirez le support du connecteur inférieur
Utilisez la spatule pour soulever le connecteur de la batterie iPhone 7 hors de sa prise sur la carte logique.
Pliez légèrement le câble du connecteur pour éviter qu'il n'entre en contact avec la prise et ne fournisse pas d'alimentation au téléphone.
Débrancher les deux connecteurs d'affichage inférieurs en les tirant directement de leurs prises sur la carte logique.
Retirez les deux vis Phillips de 1,3 mm fixant le support sur le connecteur de l'ensemble capteur du panneau avant et retirer le support
Débranchez le connecteur de l'ensemble capteur de la face avant de sa prise sur la carte logique.
Ce connecteur de presse devrait également être reconnecté une extrémité à la fois pour minimiser le risque de flexion.
Enfin, retirer l'ensemble du bloc écran.
Montage du nouvel afficheur et réassemblage de l'appareil
Pour réassembler votre appareil avec son écran neuf, suivez ces instructions dans l'ordre inverse. C'est à dire commencer par reconnecter le capteur face avant sur la carte logique. Ensuite remettre les vis du support afin de le refixer au connecteur sans oublier de rebrancher les connecteurs d'affichage. Remettre la batterie et le support du connecteur infèrieur en place sans oublier de remettre les vis Y000 tri-point à leur place. Pour finir fixer le nouveau bloc avant (écran avec vitre assemblés sur châssis) afin qu'il fasse corps avec le reste du Smartphone. Et voilà l'opération est terminé et l'affichage et le tactile de votre iPhone 7 sont comme au premier jour!
